Werkstatt Seite 3

Umbau einer Märklin RE4/4 auf Glockenankermotor der Fa.sb-Modellbau, neue Platine mit Beleuchtung von Heiserholt und Sounddecoder der FA.ESU

Umbau auf Glockenankermotoren der Fa. sb-modellbau

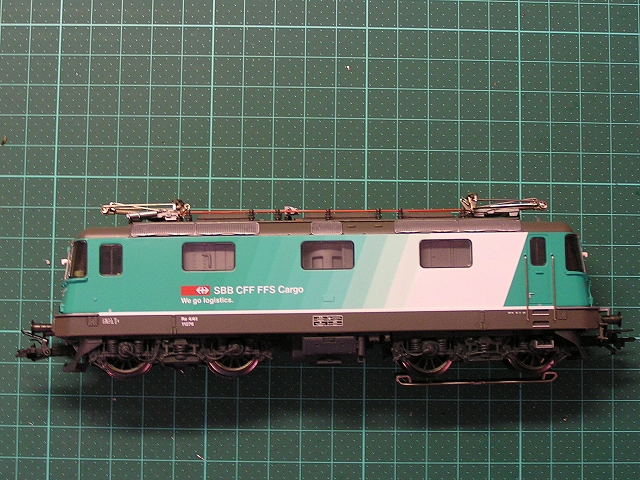

Eine Lokomotive von Märklin 34345 vor dem Umbau.

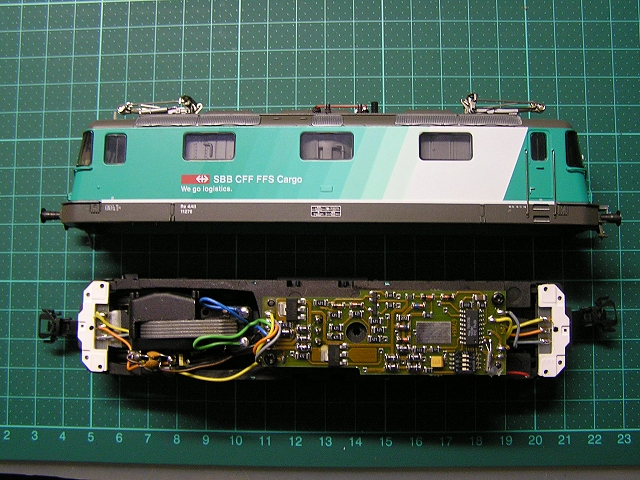

Nach dem öffnen des Gehäuses, sieht man die bevorstehende Arbeit.

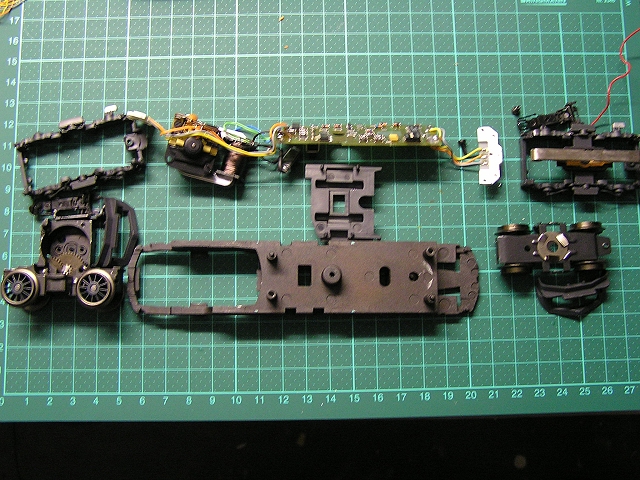

Die Lokomotive muss für die Arbeit komplett zerlegt werden. Wer Interesse an der Platine sowie dem Motor hat, kann sich bei mir melden.

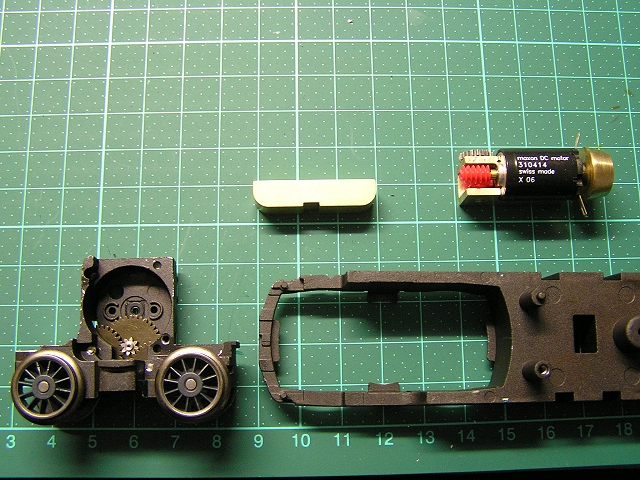

Hier die Komponenten für den Motorumbau.

Eine Lokomotive von Märklin 34345 vor dem Umbau.



Nach dem öffnen des Gehäuses, sieht man die bevorstehend Arbeit.



Die Lokomotive muss für die Arbeit komplett zerlegt werden. Wer Interesse an der Platine sowie dem Motor hat, kann sich bei mir melden.



Hier die Komponenten für den Motorumbau.

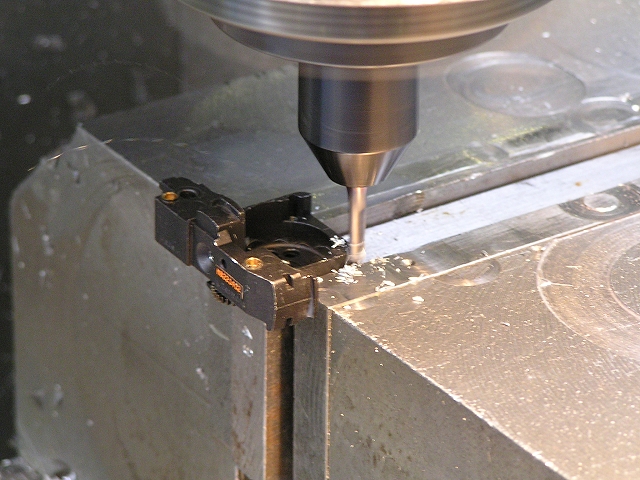

Hier wird das Motorteil bearbeitet. Der Einbau erfordert maschinelle Bearbeitung.

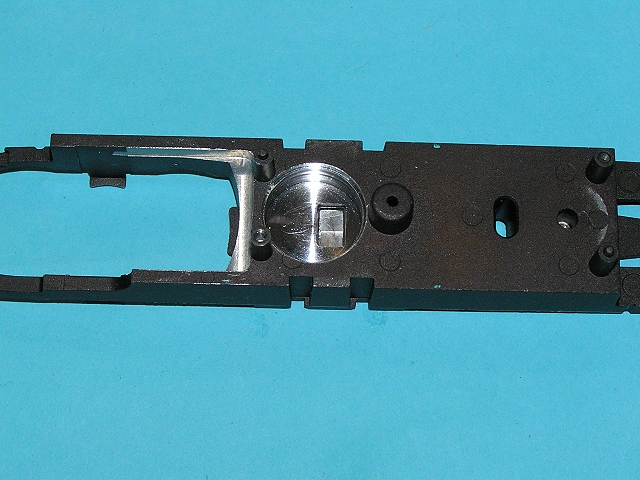

20mm Bohrung für den Lautsprecher. Das rechteckige Loch für die Umschaltung der Stromversorgung muß geschlossen werden.

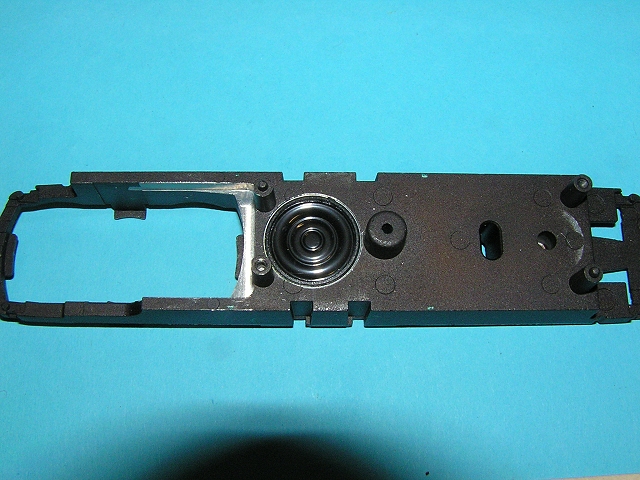

Grundrahmen mit Lautsprecher.

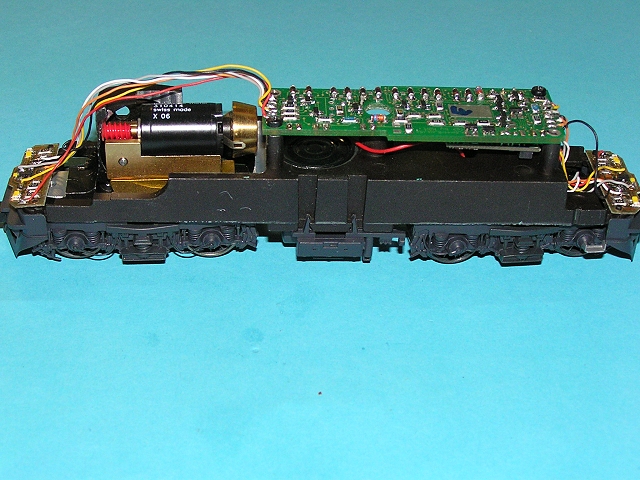

Alle neue Komponenten sind verbaut. (Motor - Beleuchtungsplatinen nach Schweizer Vorbild - Lautsprecher und neue Hauptplatine)

Hier wird das Motorteil bearbeitet. Der Einbau erfordert maschinelle Bearbeitung.



20mm Bohrung für den Lautsprecher. Das rechteckige Loch für die Umschaltung der Stromversorgung muß geschlossen werden.



Grundrahmen mit Lautsprecher.



Alle neue Komponenten sind verbaut. (Motor - Beleuchtungsplatinen nach Schweizer Vorbild - Lautsprecher und neue Hauptplatine)



Fertig zusammengebaute Lokomotive. Sie hat einen Geräuschdecoder von ESU erhalten.
